어제 해킨모임에서 도움을 많이 받아서, thinkpad 240x를 가지고 오신 분이 있었는데, 아무래도 저로 ...

어제 해킨모임에서 도움을 많이 받아서, thinkpad 240x를 가지고 오신 분이 있었는데, 아무래도 저로 비슷한 고민을 해오고 있어서, 제가 찾은바를 공유해드릴까 합니다.


Lenovo Thinkpad X240 Hackintosh WIFI 교체 관련


먼저 저는 X240이 없어서 아래 내용을 확인할수가 없습니다.  따라서 아래에 열거한 내용을 진행하여 실패할수 있으니, 조심하시길 바랍니다.  (특히 Whitelist  삭제하다 노트북을 벽돌만들거나 부품조합관련 실패) .  크게 두가지 방법이 있어보입니다.

https://www.reddit.com/r/thinkpad/comments/8z2p1w/x240_m2_slot_under_battery/


방법1)   Tonymac에 나와있는 데로 slot #1의 기존WIFI를 대체한다.
방법2)   기존꺼는 그대로 두고 slot #2를 함 도전해본다.


방법1)의 장점은 하라는 대로만 하면 거의 완벽한 Thinkpad Hackintosh가 될껍니다.   다만 x240의 Whilelist 삭제는 필수입니다.

https://www.tonymacx86.com/threads/guide-lenovo-thinkpad-x240.245583/

(Whitelist 삭제 관련해서는 아래에 간략히 정리 하겠습니다)


방법2)의 장점은 희박하나 “Whitelist”가 slot #2에 적용이 안되어 있을수 있습니다. 복불복이나 되면 때재수 입니다.


금액적으로는 방법1)2) 모두 비슷합니다.

아래내용은 방법2)에 대해서 좀더 자세히 기술하겠습니다.






방법2)   Slot #2  사용하여 해킨토시 WIFI 사용


  1.  x240은 총 2개+1개 (Daughter Board가 있는경우)의 M.2 slot 이 있는듯 보입니다. 이중 slot #1)번 작은Slot이 Wifi로 사용되고, slot #2)번 조금큰 Slot이 WWAN인데 아마 비어 있을겁니다.  Slot#3)는 없을 경우가 많을듯 합니다.

  2. 따라서 slot #2)에 들어가는 WWAN카드를 보니 B Type키 입니다.

https://www.ebay.com/itm/SIERRA-EM7355-04W3801-4G-WWAN-Card-for-THINKPAD-X1-X240-W540-T440P-T431S-L440-/281351757503


여기에 맞는 M.2 WIFI B Type 카드를 사면 되는데, 찾기 힘드니 대신 3가지를 통하면 될듯 해 보입니다.


  1. 먼저 맥전용으로 BCM94360cs2를 사서 (특이점:  2개의 안테나, 802.11ac가능)

https://www.aliexpress.com/item/Broadcom-Bcm94360cs2-Bcm94360cs2ax-Bcm4360-Bluetooth-Wireless-Wifi-Card-Module-for-Apple-Air-11-A1465-13-A1466/32764088363.html?spm=a2g0o.cart.0.0.1ed23c00jl6upo



2) 맥WIFI를 M.2 (NGFF Slot)의 “M+B-key”용으로 변환하는 아답터에 꽂은후



https://www.aliexpress.com/item/NEW-BCM94360CD-BCM94360CS2-BCM943224PCIEBT2-12-6-Pin-Bluetooth-WiFi-Wireless-Card-Module-to-M-2-NGFF/32945497668.html?spm=a2g0o.cart.0.0.1ed23c00jl6upo


사용하면 되는데,   아마도 노트북안에서 스페이스가 안나올수 있으니,

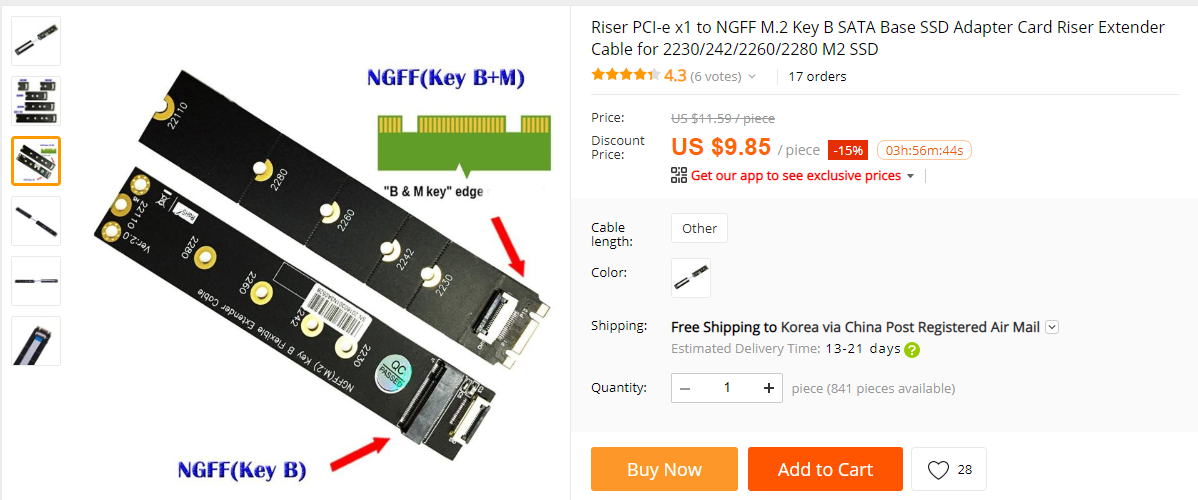

3) 추가 연장 아답터를 하나더 사서 WIFI카드 꽂힌쪽을 “구겨넣고” (Slot#3 쪽이 널널해 보입니다.  몇분은 SATA 드라이브 쪽 공간을 활용하시는 분도 있더군요)  다른한쪽은 #Slot2 쪽에 꽂으면 될듯해 보입니다.




https://www.aliexpress.com/item/Riser-PCI-e-x1-to-NGFF-M-2-Key-B-SATA-Base-SSD-Adapter-Card-Riser/32950111287.html?af=98MvE8&aff_platform=link-c-tool&cpt=1559884624730&afref=rtbs24.com&cn=aliexpress&dp=19TZ1PEj85ZEwJA&onelink_item_from=32950111287&spm=a2g0o.cart.0.0.1ed23c00jl6upo&onelink_thrd=0.0&onelink_page_from=ITEM_DETAIL&cv=banner&onelink_item_to=32950111287&pvid=e3ad30fb-811c-48ab-9641-73bc5d82b38b&mall_affr=pr3&tp2=98MvE8&onelink_duration=0.74722&sk=cD4TW1tW&aff_trace_key=72046f0fac8a48e6b36ce703a214a2f6-1559884624730-05737-cD4TW1tW&onelink_status=noneresult&scm=1007.22893.125764.0&terminal_id=c7c822f7b45341af9eb76a86c49f854d&onelink_page_to=ITEM_DETAIL

하지만, 1)+2)를 하면 두께가 좀 나올수 있네요. 복불복이 입니다만,  하드웨어 조합 만큼만은 성공하리라 사료됩니다.



Bios Whitelist 삭제 관련


Bios Whitelist 삭제는 저도 안해봤습니다.  다만 많은 사람들이 하고 있습니다.  그리고 slot #1 이 걸려있는건 그렇다 치더라도, slot #2는 걸려있을수도 있고 없을수도 있습니다.


https://www.bios-mods.com/forum/Thread-GUIDE-Removing-Wi-Fi-WWAN-whitelist-on-Lenovo-Insyde-BIOS


그안에 medium 기사 링크를 쫒으면,  이런 내용이 있는데,  아래 코드에서 보이는걸 읽어보면,


WWAN쪽(slot #2) 쪽도 운나쁘게 whitelist가 걸려있을수 있습니다.   두개의 block이 있는거 보면 걸려있는걸로 보입니다.


이경우 위의 링크처럼 손수 whitelist를 제거할수도 있고 (화이팅~!),  bios-mods 의 요청게시판에서 하시면 됩니다.   요청을 하실경우 (직접하실경우도) bios dump를 하시고

https://www.bios-mods.com/forum/Forum-WiFi-WWAN-Whitelist-Removal 이나,


https://www.bios-mods.com/forum/Thread-Guide-Whitelist-remove-for-2014-Lenovo-thinkpad?page=5

에서 하시면 됩니다.


...


이상입니다. 누군가 먼저 칼뽑으시고 진행함 해보시면 공유부탁드립니다 ^^  저는(Thinkpad Helix Gen1) slot #1만 있고,  확장카드의 B+M NGFF의 M쪽을 짤라야만(2230->1630로 변경) 해서, 조만간 복불복으로 진행 하려고 합니다.  먼저 삽을 드셔주시면 도움이 많이 될듯 합니다.






이 글이 마음에 들면 사이다(10P) | 글쓴이 다른 글 알림이 필요하면 팔로우(10P) | 이 글을 다시 볼려면 KEEP | 이 글이 부적절 하다면 고구마
Jae님의 기기정보 펼쳐보기 i7-3667u:4G:Q77(Thinkpad Helix 1st Gen)
공개 글쓴이가 전체 공개로 설정 한 글 입니다. 이 게시물에 댓글과 추천은 이 글을 더욱 가치 있게 만듭니다!
Jae아 방법2)로 가면 그리고 추가 카드니 내장 안테나를 더 구해야 될수도 있겠네요 ㅎ아 방법2)로 가면 그리고 추가 카...아 방법2)로 가면 그리고 추가 카...

아 방법2)로 가면 그리고 추가 카드니 내장 안테나를 더 구해야 될수도 있겠네요 ㅎ


listokei이개명 @이개명 2179614 님 참고해 보세요~~이개명 @이개명 2179614 님 참고...이개명 @이개명 2179614 님 참고...

이개명 님 참고해 보세요~~

이개명네 알겠습니다!네 알겠습니다!네 알겠습니다!

네 알겠습니다!
